Pengertian Virtual LAN (VLAN), Jenis-jenis, Kelebihan serta Konfigurasinya !

Selamat pagi sobat, pagi ini kami akan mengajak sobat untuk membahas tentang Pengertian VLAN atau Virtual LAN, Jenis-jenis VLAN serta Kelebihan VLAN. Yuk langsung saja kita bahas selengkapnya dibawah ini 🙂

Pengertian VLAN (Virtual LAN)

Pengertian Virtual LAN atau VLAN adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

Vlan juga disebut diartikan sebagai suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan.

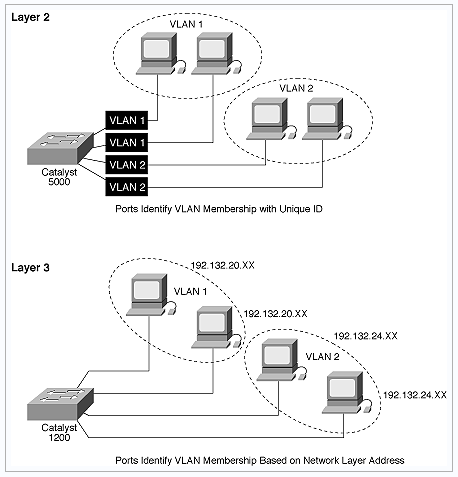

Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation seperti pada gambar dibawah ini.

Jenis-jenis VLAN

Keanggotaan dalam suatu VLAN dapat di klasifikasikan berdasarkan port
yang di gunakan , MAC address, tipe protokol.

Berdasarkan Port

Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di gunakan oleh

VLAN tersebut. Sebagai contoh, pada bridge/switch dengan 4 port, port 1, 2,
dan 4 merupakan VLAN 1 sedang port 3 dimiliki oleh VLAN 2, lihat tabel:

Tabel port dan VLAN

Port 1 2 3 4

VLAN 2 2 1 2

Kelemahannya adalah user tidak bisa untuk berpindah pindah, apabila harus
berpindah maka Network administrator harus mengkonfigurasikan ulang.

Berdasarkan MAC Address

Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap workstation /komputer yang dimiliki oleh user. Switch mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap Virtual LAN. MAC address merupakan suatu bagian yang dimiliki oleh NIC (Network Interface Card) di setiap workstation.

Kelebihannya apabila user berpindah pindah maka dia akan tetap terkonfigurasi sebagai anggota dari VLAN tersebut.Sedangkan kekurangannya bahwa setiap mesin harus di konfigurasikan secara manual , dan untuk jaringan yang memiliki ratusan workstation maka tipe ini kurang efissien untuk dilakukan.

Tabel MAC address dan VLAN

MAC address 132516617738 272389579355 536666337777 24444125556

VLAN 1 2 2 1

Berdasarkan tipe protokol yang digunakan

Keanggotaan VLAN juga bisa berdasarkan protocol yang digunakan, lihat tabel

Tabel Protokol dan VLAN

Protokol IP IPX

VLAN 1 2

Berdasarkan Alamat Subnet IP

Subnet IP address pada suatu jaringan juga dapat digunakan untuk mengklasifikasi suatu VLAN

Tabel IP Subnet dan VLAN

IP subnet 22.3.24 46.20.45
VLAN 1 2

Konfigurasi ini tidak berhubungan dengan routing pada jaringan dan juga tidak mempermasalahkan funggsi router.IP address digunakan untuk memetakan keanggotaan VLAN. Keuntungannya seorang user tidak perlu mengkonfigurasikan ulang alamatnya di jaringan apabila berpindah tempat, hanya saja karena bekerja di layer yang lebih tinggi maka akan sedikit lebih lambat untuk meneruskan paket di banding menggunakan MAC addresses.

Berdasarkan aplikasi atau kombinasi lain
Sangat dimungkinkan untuk menentukan suatu VLAN berdasarkan aplikasi yang dijalankan, atau kombinasi dari semua tipe di atas untuk diterapkan pada suatu jaringan. Misalkan: aplikasi FTP (file transfer protocol) hanya bias digunakan oleh VLAN 1 dan Telnet hanya bisa digunakan pada VLAN 2.

Penerapan sebuah teknologi VLAN memungkinkan sebuah jaringan menjadi lebih fleksibel untuk mendukung tujuan bisnis. Berikut ini beberapa keuntungan menggunakan VLAN:

Security

Departemen yang memiliki data sensitive terpisah dari jaringan yang ada, akan mengurangi peluang pelanggaran akses ke informasi rahasia dan penting.

Cost reduction

Penghematan biaya dihasilkan dari tidak diperlukannya biaya yang mahal untuk upgrades jaringan dan efisiensi penggunaan bandwidth dan uplink yang tersedia.

Higher performance

Dengan membagi jaringan layer 2 menjadi beberapa worksgroup secara logik (broadcast domain) mengurangi trafik yang tidak diperlukan pada jaringan dan meningkatkan performa.kjk

Broadcast storm mitigation

Dengan membagi sebuah jaringan menjadi VLAN mengurangi jumlah peralatan yang berpartisipasi dalam broadcast storm.

Improved IT staff efficiency

Dengan VLAN pengelolaan jaringan lebih mudah, karena user-user dengan kebutuhan jaringan yang sama berbagi VLAN yang sama.

Simpler project or application management

Memiliki fungsi-fungsi terpisah mempermudah pengelolaan sebuah project atau bekerja dengan aplikasi khusus.
Berikut ini diberikan sedikit command untuk konfigurasi dasar VLAN pada Swicth Cisco Catalyst

Langkah 1: Membuat VLAN

(secara default, hanya ada satu VLAN, yaitu VLAN 1)

syntax

Switch#configure terminal

Switch(config)#vlan NomorVLAN

Switch(config-vlan)#name NamaVLAN

contoh: untukmembuat VLAN dengan ID nomor 10 nama marketing.

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name marketing

Switch(config-vlan)#end

Langkah 2: Verifikasi VLAN yang sudah dibuat

Command: Switch#sh vlan brief

Langkah 3: Memasukkan Port menjadi anggota suatu VLAN

(secara default semua port dalam switch menjadi anggota VLAN 1)

Contoh: memasukkan Port Fa0/1 menjadi anggota VLAN 10:

Switch#configure terminal

Switch(config)#interface fa0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#end

Jika Anda ingin memasukkan beberapa port bersama-sama menjadi anggota port 10, bisa juga menggunakan interface range. misal Anda ingin memasukkan port Fa0/1 sampai dengan Fa0/6, maka urutan perintahnya adalah:

Switch#configure terminal

Switch(config)#interface range fa0/1 – fa0/6

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Langkah 4: Verifikasi Pengaturan Port Menjadi anggota VLAN

Switch#sh vlan brief

VLAN Name Status Ports
—- ——————————– ——— ——————————-
1 default active Fa0/7, Fa0/8, Fa0/9, Fa0/10

Fa0/11, Fa0/12, Fa0/13, Fa0/14

Fa0/15, Fa0/16, Fa0/17, Fa0/18

Fa0/19, Fa0/20, Fa0/21, Fa0/22

Fa0/23, Fa0/24, Gig1/1, Gig1/2

10 marketing active Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/6

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

Menghapus VLAN: Bila Anda Menghapus sebuah VLAN, Anda dapat menggunakan perintah “no vlan NomorVlan.

contoh: perintah untukmenghapus VLAN 10 :

Switch#configure terminal

Switch(config)#no vlan 10

Baca juga : Pengertian Tenaga Kerja Menurut Para Ahli dan Jenis-jenisnya !

Demikian penjelasan tentang Pengertian Virtual LAN (VLAN), Jenis-jenis VLAN, serta Configurasi VLAN. Semoga artikel yang kami sajikan ini dapat bermanfaat bagi para pembaca.
